88常规单卡瓦复合投球
88常规单卡瓦复合悬空密封装置试验报告
编号：DRT-2023-06-88-02 日期：2023年06月05日
|
产品名称 |
88常规单卡瓦复合悬空密封装置 |
型号规格 |
DTY253DS/QS88/42/340 |
试验产品编号 |
DRT-2023-06-88-02 |
|||||||||||
|
外 径mm |
87.8 |
内 径mm |
42 |
长 度mm |
340 |
重 量kg |
2.15 |
|||||||||
|
坐封行程 设计值mm |
60 |
|||||||||||||||
|
试验产品改进项目 |
|
|||||||||||||||
|
套管信息 |
||||||||||||||||
|
内 径mm |
97.7 |
长 度mm |
505 |
钢 级 |
P140 |
|||||||||||
|
试 验 目 的 |

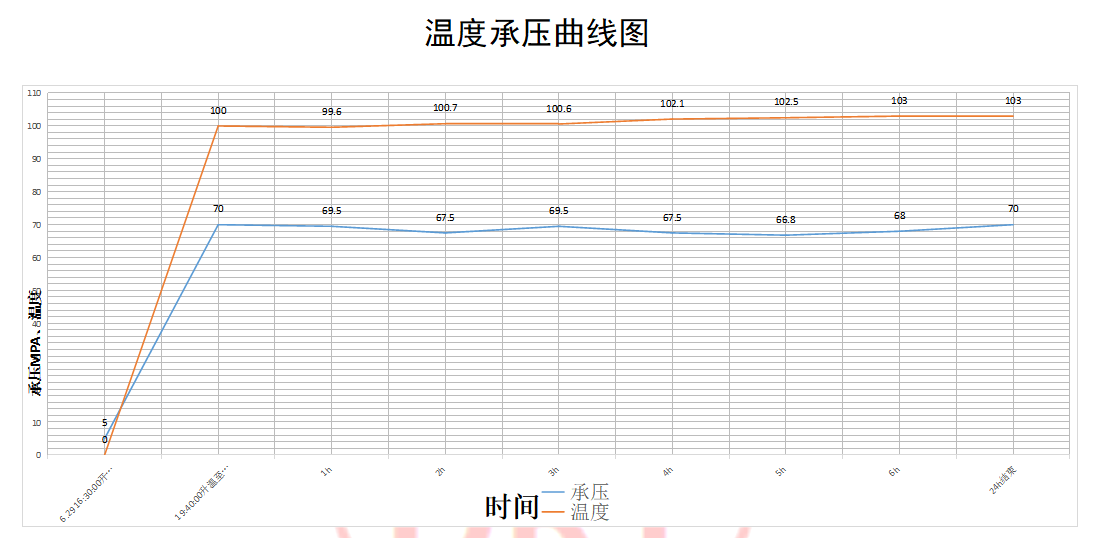

常温承压70MPa,恒温100℃高温实验，24h承压70MPa,无压降。 |
|||||||||||||||
|
主要检验设备 |
超高压电动油泵，DRT-M-01 |
|||||||||||||||
|
检 测 依 据 |
《可溶桥塞检测技术协议》《可溶桥塞坐封、承压、溶解实验方案》《石油天然气工业 井下工具 封隔器和桥塞》（GB-T 20970-2007/ISO14310-2001） |
|||||||||||||||
|
剪切值t |
13.8 |
实际坐封行程mm |
62 |
|||||||||||||
|
|
||||||||||||||||
|
试验要点描述：
|
||||||||||||||||
|
试验结论 |
成功 |
|||||||||||||||
|
试验单位： |
四川德锐特能源科技有限公司实验室 |
|||||||||||||||
|
备注： |
||||||||||||||||
